Système de transport arrière


Le système de transport arrière (système Flex-Fix) permet de fixer des vélos au support de transport extractible intégré dans le plancher du véhicule. Le transport d'autres objets n'est pas autorisé.

La charge maximale du système de transport arrière est 40 kg. La charge maximale par vélo est de 20 kg.

L'empattement d'un vélo ne doit pas dépasser 1,15 mètres. Dans le cas contraire, la sécurisation du vélo n'est pas possible.

S'il n'est pas utilisé, le système de transport doit être rétracté dans le plancher du véhicule.

Un casier multifonction est proposé en accessoire pour le système de transport arrière.

Il faut veiller à ce que les vélos ne comportent pas d'objets susceptibles de se détacher pendant le transport.

Avertissement

Ne pas fixer de vélos avec pédaliers en carbone aux porte-vélos.

Les vélos risqueraient d'être endommagés.

Extension

Ouvrir le hayon.

Attention


Aucune personne ne peut rester dans la zone d'extension du système de transport arrière, risque de blessures.

Extension


Lever la poignée de déverrouillage.

Le système se déverrouille et est éjecté hors du pare-chocs.

Extension


Sortir complètement le système de transport arrière jusqu'à ce que vous entendiez un déclic de verrouillage.

S'assurer qu'il n'est pas possible de repousser le système de transport arrière sans actionner à nouveau la poignée de déverrouillage.

Attention


Il n'est autorisé de fixer des objets sur le système de transport arrière que si le système a été correctement engagé. Si le système de transport arrière ne s'engage pas correctement, ne pas y fixer d'objets et le coulisser en position de rangement. Prendre contact avec un atelier.

Extension


Tirer et relever le porte-plaque et introduire complètement ses supports dans les dispositifs de retenue.

Montage des feux arrière

Montage des feux arrière


Commencer par sortir de leur logement le feu arrière rangé à l'arrière (1), puis celui rangé à l'avant (2).

Montage des feux arrière


Ouvrir complètement le support d'ampoule au dos du feu arrière.

Montage des feux arrière


Abaisser la poignée de verrouillage et enfoncer le support d'ampoule dans l'attache de maintien jusqu'à la butée.

Effectuer cette procédure pour les deux feux arrière.

Montage des feux arrière


Vérifier les positions du câble et du feu pour s'assurer de leur montage correct et de leur bonne fixation.

Verrouillage du système de transport arrière

Verrouillage du système de transport arrière


Pivoter à fond d'abord la poignée de verrouillage gauche (1) vers l'arrière, puis celle de droite (2). Les deux poignées de verrouillage doivent être tournées vers l'arrière, sans quoi un fonctionnement sûr ne peut être garanti.

Remarque

Fermer le hayon.

Déploiement des logements de manivelle de pédale

Déploiement des logements de manivelle de pédale


Déployer un ou les deux logements de manivelle de pédale vers le haut jusqu'à ce que le support diagonal se verrouille.

Déploiement des logements de manivelle de pédale


Enlever les fixations de manivelle de pédale des logements de manivelle de pédale.

Adaptation du système de transport arrière à un vélo

Adaptation du système de transport arrière à un vélo

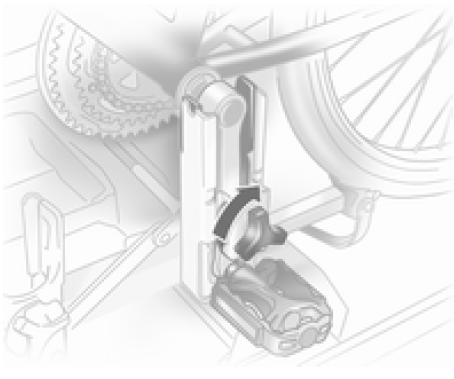

Grâce au levier rotatif du logement de manivelle de pédale, adapter grossièrement l'ensemble réglable pour manivelle au débordement de la manivelle de pédale.

Si le vélo a des manivelles de pédale qui sont droites, dévisser complètement l'unité de pédalier (position 5).

Adaptation du système de transport arrière à un vélo


Si le vélo a des manivelles de pédale qui sont courbées, visser l'unité de pédalier au maximum (position 1).

Adaptation du système de transport arrière à un vélo


Appuyer sur la manette de déblocage et sortir les logements de roue.

Adaptation du système de transport arrière à un vélo


Appuyer sur la manette de déblocage de sangle et l'enlever.

Préparation du vélo pour sa fixation

Préparation du vélo pour sa fixation


Remarque

La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la profondeur maximale, de 14,4 mm.

Tourner la pédale gauche (sans plateau) pour l'orienter verticalement vers le bas. La pédale de la manivelle gauche doit être horizontale.

Le vélo avant doit avoir sa roue avant du côté gauche.

Le vélo arrière doit avoir sa roue avant du côté droit.

Fixation d'un vélo sur le système de transport arrière

Fixation d'un vélo sur le système de transport arrière


Placer le vélo. La manivelle de pédale doit alors être positionnée dans l'ouverture du logement pour manivelle, comme illustré.

Avertissement

S'assurer que la pédale ne touche pas la surface du système de transport arrière. Sinon, le pédalier risque d'être endommagé pendant le transport.

Fixation d'un vélo sur le système de transport arrière


Introduire la manivelle de pédale dans le rail extérieur de chaque logement de manivelle de pédale depuis le haut et la faire glisser le plus bas possible.

Fixation d'un vélo sur le système de transport arrière


Fixer la manivelle en tournant la vis de serrage sur la fixation de manivelle.

Fixation d'un vélo sur le système de transport arrière


Disposer les logements de roue de sorte que le vélo soit plus ou moins horizontal. La distance entre les pédales et le hayon doit alors être d'au moins 5 cm.

Les deux pneus du vélo doivent se trouver dans les logements de roue.

Avertissement

S'assurer de retirer les logements de roue aussi loin que possible pour avoir les deux pneus de bicyclette placés dans les logements.

Autrement, un montage horizontal de la bicyclette n'est pas garanti.

Le non-respect peut causer des dégâts aux roues de bicyclette en raison des vapeurs d'échappement chaudes.

Fixation d'un vélo sur le système de transport arrière


Aligner le vélo dans le sens longitudinal du véhicule : Desserrer légèrement la fixation de pédale.

Disposer le vélo verticalement en utilisant le levier rotatif sur le logement de manivelle de pédale.

Si deux vélos se gênent mutuellement, leur position relative peut être modifiée en ajustant les logements de roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que les vélos ne se touchent plus. S'assurer que l'écartement par rapport au véhicule est suffisant.

Fixation d'un vélo sur le système de transport arrière


Serrer à la main la vis de fixation de pédalier à son point maximum.

Attacher les deux roues du vélo aux logements de roue en utilisant des dispositifs de retenue par sangle.

Vérifier que le vélo est bien fixé.

Avertissement

Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins de 5 cm. Si nécessaire, desserrer le guidon et le faire pivoter de côté.

Les réglages des logements de roue et du levier rotatif de logement de manivelle de pédale devraient être notés et conservés pour chaque vélo. Un préréglage correct facilitera le montage ultérieur du vélo.

Fixation d'un vélo sur le système de transport arrière


Remarque

Pour améliorer la visibilité, il est recommandé de fixer un signal de danger sur le vélo le plus en arrière.

Démontage d'un vélo du système de transport arrière

Démontage d'un vélo du système de transport arrière


Détacher les sangles des deux pneus du vélo.

Maintenir le vélo, desserrer la vis de fixation de pédalier, puis soulever la fixation de pédalier pour l'enlever.

Rangement du système de transport arrière

Rangement du système de transport arrière


Pousser les fixations de pédalier dans les logements, comme indiqué sur l'illustration.

Rangement du système de transport arrière


Insérer la sangle et la tirer aussi loin que possible vers le bas pour la serrer.

Rangement du système de transport arrière


Appuyer sur le levier de déblocage et coulisser les logements de roue pour les faire rentrer aussi loin que possible.

Rangement du système de transport arrière


Désencliqueter le levier de verrouillage du support diagonal et rabattre les deux logements de manivelle de pédale.

Attention


Risque de coincement.

Rangement du système de transport arrière


Pivoter d'abord la poignée de verrouillage droite (1) vers l'avant, puis la poignée de verrouillage gauche (2), jusqu'à ce qu'ils puissent être engagés dans leur logement respectif.

Rangement du système de transport arrière


Abaisser la poignée de verrouillage vers le bas et sortir les deux supports de feux des logements.

Rangement du système de transport arrière


Rabattre les douilles d'ampoule au dos des feux arrière.

Placer d'abord le feu arrière avant (1), puis le feu arrière de l'arrière (2) dans leurs logements et les enfoncer le plus profondément possible. Pousser les câbles au maximum dans tous les guides pour éviter de les endommager.

Rangement du système de transport arrière


Soulever le porte-plaque et la rabattre en position horizontale.

Rangement du système de transport arrière


Ouvrir le hayon.

Lever la manette et la tenir. Soulever légèrement le système et le pousser dans le pare-chocs jusqu'à ce qu'il s'enclique.

La manette de déblocage doit revenir dans sa position de départ.

Attention


Si le système ne peut pas être correctement engagé, prendre contact avec un atelier.

    Rangement dans les accoudoirs
    Compartiment dans l'accoudoir avant Pour l'ouvrir : tirer la poignée vers le haut et relever le couvercle. Pour le fermer : abaisser le couvercle et le pousser jusqu'à ce qu'il ...

    Coffre
    Espaces de rangement du coffre Situés de part et d'autre du plancher du coffre. ...
