Kia Sorento: Fusibles

Les fusibles protègent le système électrique d'un véhicule contre les dommages que pourraient causer une surcharge.

Le véhicule est muni de 2 (ou 3) panneaux porte-fusibles, dont un situé à l'intérieur de la semelle du panneau du côté du conducteur et un autre dans le compartiment moteur à proximité de la batterie.

Si des lampes, des accessoires ou des commandes cessent de fonctionner, vérifiez le fusible du circuit approprié. Si un fusible a claqué, l'élément à l'intérieur du fusible sera fondu.

Si le système électrique ne fonctionne pas, vérifiez d'abord le panneau de fusibles du côté du conducteur.

Remplacez toujours un fusible claqué par un fusible de même intensité.

Si le fusible de rechange claque, cela indique un problème électrique. Évitez d'utiliser le système défectueux et consultez immédiatement un concessionnaire Kia agréé.

Trois types de fusibles sont utilisés : lamelles pour les faibles intensités, cartouches et autoréarmables pour les intensités élevées.

AVERTISSEMENT - Remplacement des fusibles

• Ne remplacez jamais un fusible par rien d'autre qu'un fusible de même intensité.
• Un fusible de plus haute intensité pourrait causer des dommages et possiblement, un incendie.
• Ne remplacez jamais un fusible claqué par un bout de fil ou un papier d'aluminium, même s'il s'agit d'une réparation temporaire. Vous risqueriez de causer des dommages graves au câblage et même un incendie.

MISE EN GARDE

N'utilisez pas un tournevis ou un outil métallique quelqonque pour retirer un fusible car vous pourriez causer un court-circuit et endommager le système.

AVIS

L'etiquette du panneau de fusibles/ relais peut differer legerement des equipements.

Remplacer un fusible sur le panneau intérieur

1. Coupez l'allumage et tous les autres commutateurs.
2. Ouvrez le couvercle du panneau de fusibles.

3. Tirez le fusible suspect bien droit en utilisant l'outil de retrait qui se trouve sur le couvercle du panneau des fusibles.
4. Vérifiez le fusible enlevé et remplacez-le s'il est claqué. Des fusibles de rechange sont fournis sur le panneau de fusibles intérieur (ou sur le panneau de fusibles du compartiment moteur).
5. Insérez un nouveau fusible de même intensité et assurez-vous qu'il est bien enclenché dans les pinces.

S'il est lâche, consultez un concessionnaire Kia agréé.

Si les phares ou d'autres composants électriques ne fonctionnent pas et que les fusibles sont en bon état, vérifiez la boîte de fusibles dans le compartimentmoteur.

Si un fusible a claqué, vous devez le remplacer.

Commutateur à fusible

Placer toujours le commutateur à fusible à la position ACTIVÉ.

Si vous placez le commutateur à la position DÉSACTIVÉ, certains articles, comme le système audio et l'horloge numérique doivent être réinitialisés, alors que la télécommande (ou la clé intelligente) pourrait ne pas bien fonctionner.

MISE EN GARDE

Toujours placer le commutateur à fusible à la position ACTIVÉ en conduisant le véhicule.

Remplacement d'un fusible dans le compartiment-moteur

1. Coupez l'allumage et tous les autres commutateurs.
2. Enlevez le couvercle du panneau de fusibles en appuyant sur la patte et soulevant le couvercle.
3. Pour enlever ou poser un fusible, utilisez l'outil de retrait fourni dans la boîte de fusibles du compartiment-moteur. Vérifiez le fusible enlevé et remplacez-le s'il est claqué.
4. Insérez un nouveau fusible de même intensité et assurez-vous qu'il soit bien serré entre les pinces. S'il est lâche, consultez un concessionnaire Kia agréé.

MISE EN GARDE

Après avoir vérifié le panneau de fusibles dans le compartimentmoteur, remettez bien le couvercle du panneau de fusibles, sinon l'infiltration d'eau pourra causer des dommages au système électrique.

Fusible principal

Si le fusible principal a claqué, vous devez l'enlever comme suit :

1. Éteignez le moteur.
2. Déconnectez le câble négatif de la batterie.
3. Retirez les écrous identifiés dans l'illustration ci-haut.
4. Remplacez le fusible par un nouveau de même intensité.
5. Réinstallez les écrous et le câble de la batterie.

AVIS

Si le fusible principal a claqué, consultez un concessionnaire Kia agréé.

Description du panneau de fusibles/relais

Vous trouverez, sur l'intérieur du couvercle des boîtes de fusibles/ relais, un schéma fournissant le nom et l'intensité du fusible/relais.

AVIS

Les descriptions de fusibles peuvent ne pas toutes s'appliquer à votre véhicule. Elles étaient précises au moment de mettre sous presse.

Quand vous inspectez la boîte de fusibles de votre véhicule, référezvous à l'étiquette sur le couvercle de la boîte.

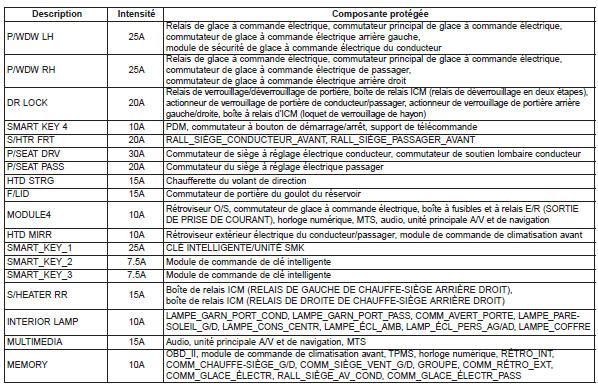

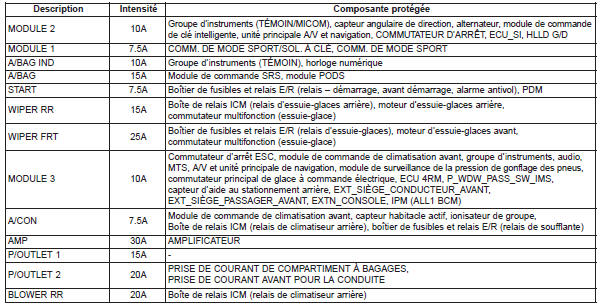

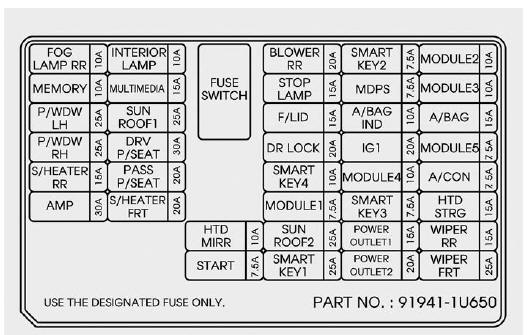

Panneau de fusibles intérieur

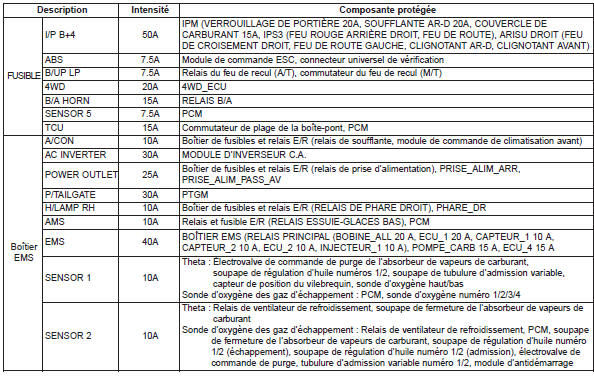

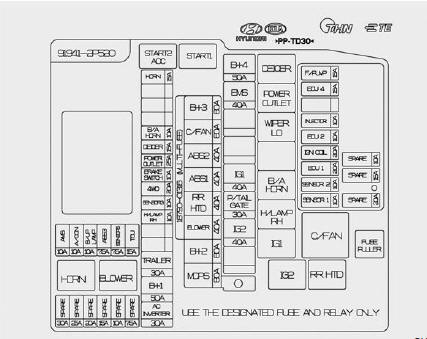

Panneau de fusibles, compartiment-motor

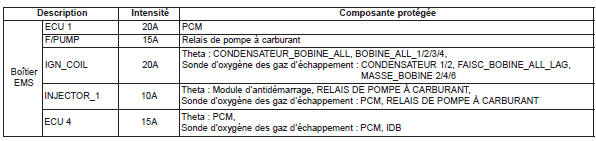

Panneau de fusibles, compartiment-motor
