Opel Antara: Boîte à fusibles du compartiment moteur

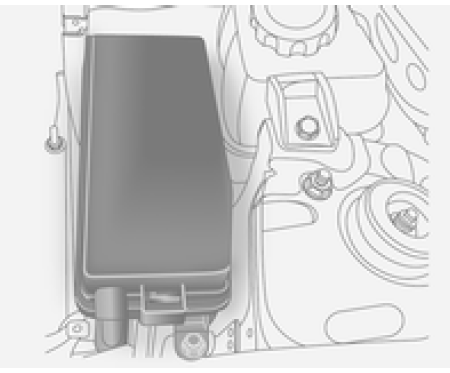

La boîte à fusibles est située à côté du vase d'expansion dans le compartiment moteur.
Pour ouvrir, ouvrir le couvercle et le relever vers le haut.
|
Fusible |
Circuit électrique |
| ABS | Système de freinage antiblocage |
| A/C | Climatisation, circuit de climatisation |
| BATT1 | Boîte à fusibles du tableau de bord |
| BATT2 | Boîte à fusibles du tableau de bord |
| BATT3 | Boîte à fusibles du tableau de bord |
| BCM | Module de commande de carrosserie |
| ECM | Module de commande du moteur |
| ECM PWR TRN | Module de commande du moteur, groupe motopropulseur |
| ENG SNSR | Capteurs du moteur |
| EPB | Frein de stationnement électrique |
| FAN1 | Ventilateur de refroidissement |
| FAN3 | Ventilateur de refroidissement |
| FRT FOG | Phares antibrouillard |
| FRT WPR | Essuie-glace avant |
| FUEL/VAC | Pompe d'alimentation, pompe à dépression |
| HDLP WASHER | Lave-phare |
| HI BEAM LH | Feu de route (gauche) |
| HI BEAM RH | Feu de route (droit) |
| HORN | Avertisseur sonore |
| HTD WASH/MIR | Liquide de laveglace chauffé, rétroviseurs extérieurs chauffés |
| IGN COIL A | Bobine d'allumage |
| IGN COIL B | Bobine d'allumage |
| LO BEAM LH | Feu de croisement (gauche) |
| LO BEAM RH | Feu de croisement (droit) |
| PRK LP LH | Feu de stationnement (gauche) |
| PRK LP RH | Feu de stationnement (droit) |
| PWM FAN | Ventilateur à modulation de largeur d'impulsion |
| REAR DEFOG | Lunette arrière chauffante |
| REAR WPR | Essuie-glace arrière |
| SPARE |
- |
| STOP LAMP | Feux stop |
| STRTR | Démarreur |
| TCM | Module de commande de transmission |
| TRLR PRL LP | Feux de stationnement de remorque |
Après le remplacement des fusibles défectueux, refermer le couvercle de la boîte à fusibles et l'enfoncer jusqu'à son encliquetage.
Si le couvercle de boîte à fusibles n'est pas correctement fermé, des dysfonctionnements peuvent survenir.
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
...
Boîte à fusibles du tableau de bord
La boîte à fusibles se trouve sur la
gauche de l'espace pour les jambes
du siège de passager avant ou, sur
les véhicules à direction à droite, sur
la g ...
